通用標準和要求
ASME B31.3要求對材料和部件進行抽測, 以確保符合相關標準要求。該標準同時要求材料不能存在缺陷。各管道元件標準和規范對產品的標識有具體規定。
MSS SP-25標準
MSS SP-25是通用的標識標準。該標準包括各種各樣的具體要求。使用時請參閱原標準。
通用標識要求
閥門、管件、法蘭和活接頭的標準標識內容：
1. 制造廠的名稱或者商標
2. 壓力等級
3. 材料排號
4. 熔煉方法 - 按標準要求
5. 閥桿材質 - 僅閥門適用
6. 尺寸
7. 螺紋類型
8. 環連接面的環號
9. 可省略的標識
具體標識要求

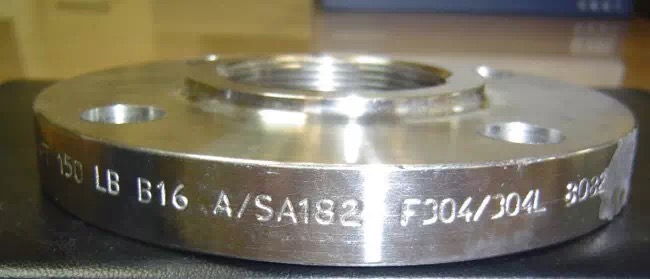

1. 法蘭、法蘭管件、法蘭式活接頭的標識要求
2. 螺紋管件和活接式螺母的標識要求
3. 焊接和釬焊管件和活接頭的標識要求
4. 非鐵基材料閥門的標識方法
5. 鑄鐵閥門的標識要求
6. 球墨鑄鐵閥門的標識方法
7. 鋼制閥門的標識方法

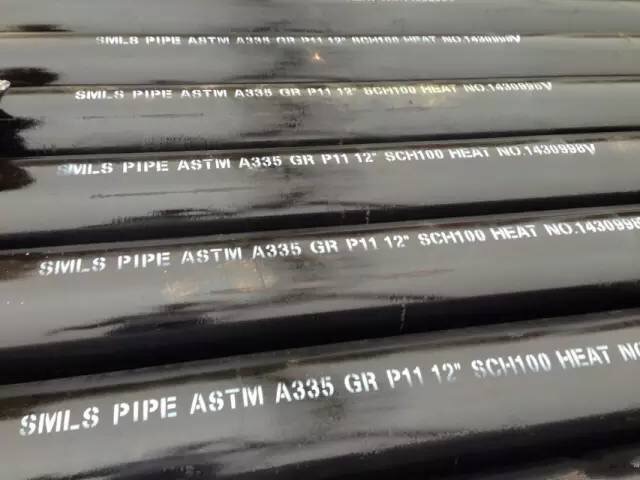

鋼管的標識要求
◆ASTM A53 焊接和無縫黑管和熱鍍鋅鋼管
1. 制造廠的商標
2. 鋼管的類型- 比如: ERW, B, XS
3. 標準號
4. 長度
◆ASTM A106 高溫用無縫碳鋼管
1. A530 / A530M的標識要求
2. 爐號
3. 水壓/NDE標志
4. 符合本標準具體的補充要求的“S”標志
5. 長度
6. SCH 號
7. NPS 4及以上管子的重量
管件的標識要求

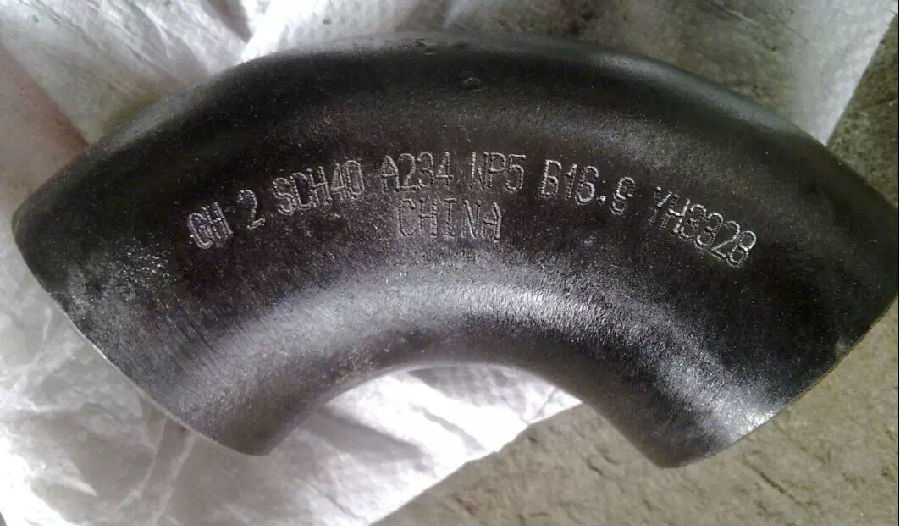

■ASME B16.9 工廠制造的軋制對焊管件
1. 工廠名稱或者商標
2. 材料和產品標準號
3. WP開頭的材料牌號
4. SCH號或者名義厚度
5. NPS
■ASME B16.11 鍛制承插螺紋管件
1.工廠名稱或者商標
2. 材料牌號
3. 產品標準
4. 壓力等級- 2000， 3000， 6000 或者9000
MSS SP-43 軋制不銹鋼對焊管件
1. 制造廠的名字或者商標
2. “CR”后接ASTM 或者AISI材料代號
3. Sch號碼或者名義厚度
4. 尺寸
閥門的標識要求
API 標準 602 緊湊型鋼制閘閥 - 法蘭式、螺紋、焊接和增長閥體端部
1. 閥門標識要與ASME B16.34 相符。
2. 每個閥門需要帶有一個耐腐蝕銘牌，標示如下內容：
-制造者
- 閥門的類型或者代號
- 尺寸
- 在100℉時的壓力等級
- 閥體材料
- 閥桿材料
3. 閥體需要標示：
800 或者 1500 -對于螺紋或者承插閥門
150， 300， 600 或者1500 - 對于法蘭式閥門
150， 300， 600， 800 或者1500
ASME B16.34 閥門 - 法蘭式、螺紋和對焊式
1. 制造廠的名稱或者商標
2. 鑄造閥體 - 爐號和材質代碼
3. 壓力等級
4. 尺寸
5. 當閥門尺寸不能同時標識上述所有內容時，可按反順序省略
6. 對于所有閥門，銘牌必須標識在100℉時的壓力等級或者M(jìn)SS SP-25的其他要求。
緊固件的標識
◆ASTM A193 高溫用合金和不銹鋼螺栓材料
1.鋼級或者制造廠的材質代碼應該標識在尺寸大于等于3/8"的螺柱一端或者尺寸大于等于1/4"的螺栓頭部。
◆ASTM A 194 高壓高溫用碳鋼和合金鋼螺母材料
1. 廠標
2. 等級和制造方法代碼
◆標記技術方法
有幾種不同的辦法用于標記管道、法蘭、管件等等，比如：
凹凸雕刻法
刻板噴漆法
滾壓法
激光雕刻法
油墨印刷法
